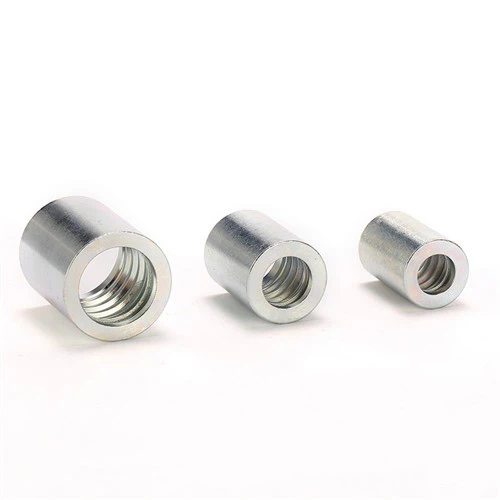

Hidraulinė įvorė, skirta SAE100R1AT / EN 853 1SNetraukiama žarna, ji naudojama gniuždyti hidraulinę žarną ir pintas žarnų jungiamąsias detales, žarnos galo jungtį. Medžiaga yra 316 nerūdijančio plieno, 20 anglinio plieno. Darbinis slėgis nuo 35 iki 225 barų, žarnos ID dydis nuo 1/4 iki 3 colių, darbinė temperatūra yra nuo -40 ° C iki ~ 100 ° C (nuo -40 ° F iki ~ 212 ° F), 1SN žarnos įvorė matematikuos su vienetinėmis žarnų armatūra ir dviem detalėmis.
DALIS NR. | Žarnos angos | MATMENYS | ||
DN | DASH | D | L | |
00110-03 | 5 | 3 | 17.5 | 23 |
00110-04 | 6 | 4 | 20.6 | 30.5 |
00110-05 | 8 | 5 | 20.8 | 30 |
00110-06 | 10 | 6 | 23.3 | 32 |
00100-08 | 12 | 8 | 28.5 | 34 |
00100-10 | 16 | 10 | 30 | 37 |
00110-12 | 20 | 12 | 34 | 42 |
00110-16 | 25 | 16 | 42.6 | 51 |
00110-20 | 32 | 20 | 52 | 59 |
00110-24 | 40 | 24 | 58 | 74 |
00110-32 | 50 | 32 | 72 | 78 |
SAE100R1AT / EN 853 1S Hidraulinių žarnų įvorės šoninių žarnų specifikacijos:
Vidinis vamzdis: sintetinis guminis vamzdelis
Armatūra: viena plieninė pynė
Dangtis: sintetinis guminis dangtelis
Tipinė paskirtis: hidraulinės sistemos aptarnavimas naudojant naftos ir vandens pagrindo skysčius, pramoninės paslaugos.
Hidraulinės žarnos įvorės jungiamosios detalės žarnų įvorėms 1SN:
2 dalių pintų žarnų jungiamosios detalės su BSP 60 laipsnių kūgiu, DIN 24 laipsnių kūgiu, JIC 37 laipsnių išsiplėtusiu vamzdžiu, „OrfS“ vamzdžiu.
1 vnt pintų žarnų jungiamosios detalės su ISO 12151-1, -2, -3, -5, -6 standartine jungtimi.
Jei nerandate hidraulinių įvorių jungiamųjų detalių katalogo, jums reikia hidraulinių žarnų įvorių, siųskite eljyray@72338.comdaugiau hidraulinių jungčių.

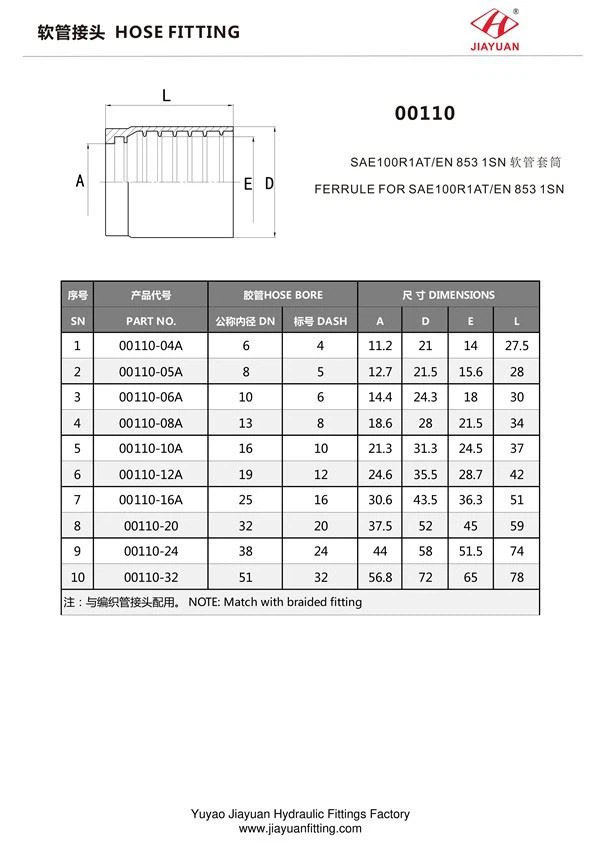

SAE 100R1AT EN 853 1SN be slidžių hidraulinių žarnų žarnos įvorės matmenų schema taip
