Viena žarnos jungiamųjų detalių pusė bus tinkama žarnai ir bus su užspaudžiamuoju antgaliu. Pritvirtinimo korpusas prie žarnos bus naudojamas užspaudimo įvorei. Kitoje šių SAE žarnų jungiamųjų detalių pusėje bus NPT Male, JIC Female Swivel, NPT Female fiksuota arba pasukama, BSP Male, BSP Female Swivel arba Fixed. Yra ir kitų galinių jungčių, tokių kaip SAE, BSPT, NPS .. ir kt
Tačiau dažniausiai jungtys „SAE“ žarnų jungiamosiose dalyse yra „NPT Male JIC Female Swivel“ ir „BSP Female Swivel“.

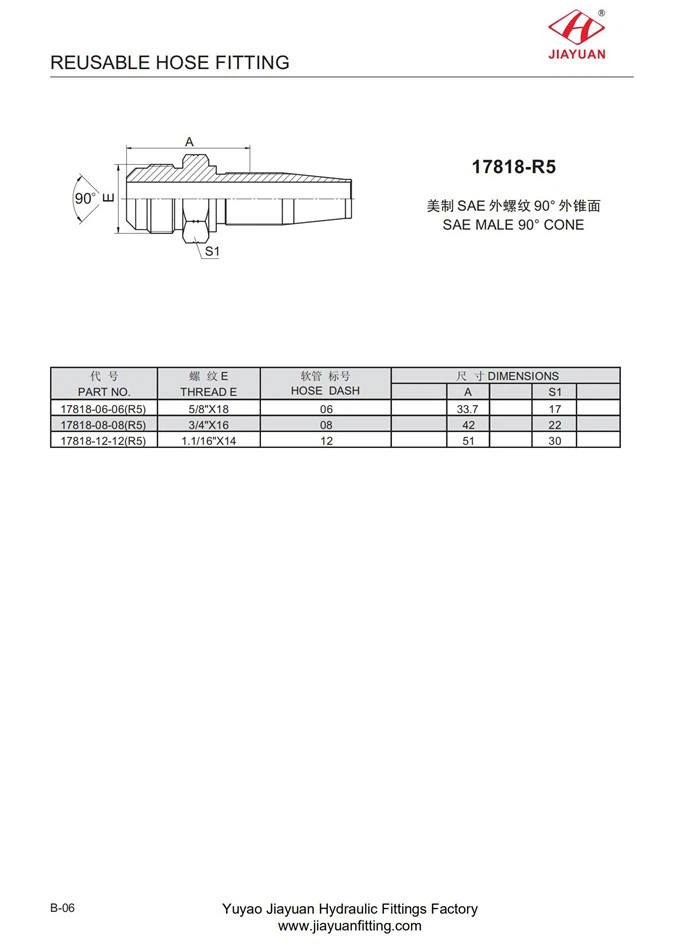

PARTNO. | Sriegis | Žarnos brūkšnys | MATMENYS | |
A | S1 | |||
17818-06-06(R5) | 5/8 GG; X18 | 06 | 33.7 | 17 |
17818-08-08(R5) | 3/4 GG; X16 | 08 | 42 | 22 |
17818-12-12(R5) | 1,1 / 16 GG; X14 | 12 | 51 | 30 |
