1. Metrinės alyvos kištukų apibrėžimas (ISO 6149-4: 2017 versija) ir dangteliai dažniausiai naudojami aukšto slėgio hidraulinėje sistemoje, kištukas yra vyriškas metrinis kaištis, jungiantis vožtuvus, kolektoriaus bloką, alyvos išleidimo angą ir kt. ir ED žiedas. DIN dangteliai susideda iš veržlės, DKO kištukas vamzdžių galams sustabdyti.
2. Metrinių alyvos kištukų sąrankos būdai pagal tipus: Vyriškos kilpos galas su išoriniu šešiakampiu ir vidiniu Hex prievado kištuku, skirtas ISO 9974 plokščiojo paviršiaus sandarinimo ir ISO 6149 O žiedo sandarinimo angai, visi metriniai siūlai atitinka ISO 261 standartą. Kadangi alyvos vamzdžio liniją lengva sustabdyti arba nutraukti su vienu galiniu jungikliu.
DIN dangtelis jungčiai (24 laipsnių kampas į vamzdelį ir DKO pasukamas į adapterį)
DIN metrinis kištukas į alyvos kolektoriaus angą, vožtuvai ir skirstytuvas ir tt
|
|

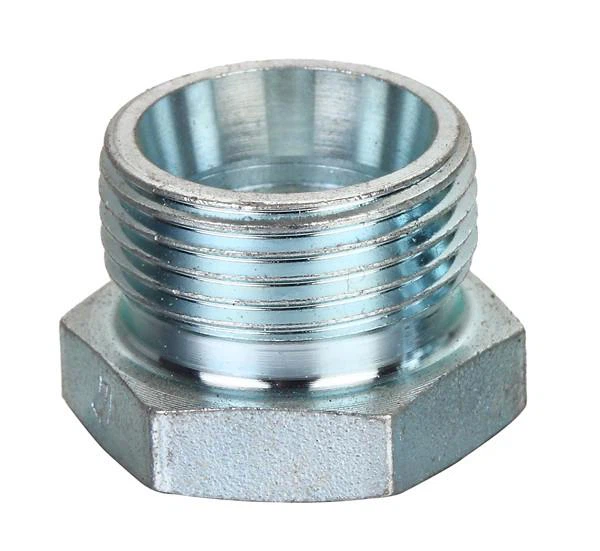

1. DIN metrinis kištukas Išorinis Hex 4C / D
24 laipsnių kūgio jungtis
DALIS Nr. | THREAD | TUBE OD | MATMENYS | MPa | |||
E | D1 | l1 | L1 | S1 | S2 | ||
4C-12 | M12x1.5 | 6 | 7 | 22 | 12 | 14 | 31.5L |
4C-14 | M14x1.5 | 8 | 8 | 23 | 14 | 17 | |
4C-16 | M16x1.5 | 10 | 9 | 24 | 17 | 19 | |
4C-18 | M18x1.5 | 12 | 10 | 25 | 19 | 22 | |
4C-22 | M22x1,5 | 15 | 11 | 26 | 24 | 27 | |
4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
4C-30 | M30x2 | 22 | 13.5 | 30 | 32 | 36 | 16L |
4C-30D | M30x1.5 | 22 | 13.5 | 30 | 32 | 36 | |
4C-36 | M36x2 | 28 | 14.5 | 31 | 41 | 41 | |
4C-36D | M36x1.5 | 28 | 14.5 | 31 | 41 | 41 | |
4C-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
4C-45D | M45X1.5 | 35 | 14.5 | 36 | 46 | 50 | |
4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1.5 | 10 | 12.5 | 29 | 19 | 22 | |
4D-20 | M20x1.5 | 12 | 14.5 | 31 | 22 | 24 | |
4D-22 | M22x1,5 | 14 | 16 | 34 | 24 | 27 | |
4D-24 | M24x1.5 | 16 | 15.5 | 34 | 27 | 30 | 40S |
4D-30 | M30x2 | 20 | 17.5 | 39 | 32 | 36 | |
4D-36 | M36x2 | 25 | 20 | 44 | 38 | 46 | |
4D-42 | M42x2 | 30 | 20.5 | 47 | 46 | 50 | |
4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | 31.5S |
Pastaba Jei jus domina užsakyti adapterį komplekte su pjovimo žiedu ir veržle, po mūsų dalies Nr. pavyzdžiui, 4C-30RN. | |||||||
2. DIN Metric Cap Swivel 9C / D
DKO pasukamas
DALIS Nr. | THREA | TUBE OD | MATMENYS | MPa | ||
F | D | L | L1 | S2 | ||
9C-12 | M12X1.5 | 6 | 15.5 | 17.5 | 14 | 31.5L |
9C-14 | M14X1.5 | 8 | 15.5 | 18 | 17 | |
9C-16 | M16X1.5 | 10 | 16.5 | 18 | 19 | |
9C-18 | M18X1.5 | 12 | 18 | 19.5 | 22 | |
9C-22 | M22X1.5 | 15 | 19.5 | 20 | 27 | |
9C-26 | M26X1.5 | 18 | 20 | 22 | 32 | |
9C-30 | M30X2 | 22 | 21.5 | 22.5 | 36 | 16L |
9C-36 | M36X2 | 28 | 22.5 | 24.5 | 41 | |
9C-45 | M45X2 | 35 | 25 | 29 | 55 | |
9C-52 | M52X2 | 42 | 27 | 31.5 | 60 | |
9D-14 | M14X1.5 | 6 | 16 | 18 | 17 | 63S |
9D-16 | M16X1.5 | 8 | 16.5 | 18.5 | 19 | |
9D-18 | M18X1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20X1.5 | 12 | 18.5 | 20.5 | 24 | |
9D-22 | M22X1.5 | 14 | 19 | 21.5 | 27 | |
9D-24 | M24X1.5 | 16 | 18.5 | 21.5 | 30 | 40S |
9D-30 | M30X2 | 20 | 22.5 | 25 | 36 | |
9D-36 | M36X2 | 25 | 23.5 | 28.5 | 46 | |
9D-42 | M42X2 | 30 | 25.5 | 32 | 50 | |
9D-52 | M52X2 | 38 | 26.5 | 36 | 60 | 31.5S |
3. DIN metrinis kištukas Išorinis šešiakampis PLEG
4H tepalo angai ISO 6149 O-žiedo sandarinimas
4. ISO vidinis šešiakampis jungtis PLIH
VSTI M-OR alyvos angoje ISO 6149 O-žiedo sandarinimas
5. Metrinis kištukas tuščiaviduriai šešiakampiai VSTI M / R ED
4MN-WD vyriškas metrinis sriegis ED sandariklis (ISO 9974 prievadui)
4BN-WD vyriškas BSPP sriegis ED sandariklis (ISO 1179 prievadui)
