Gaminių tipai: 1FG o žiedo formos sandarinimo vamzdžių jungiamosios detalės
Pramonės standartai: SAE J1453, ISO 8434-3, ISO 1179-2
E jungtis su F stiliumi: ORFS UŽDUOTYS O-ŽIEDAS / BSP UŽDUOTYS O-ŽIEDAS
Forma: alkūnė, tiesi, pynė, kryžius ir kt.
ORFS jungiamosios detalės Darbinis slėgis: nuo 3215 psi iki 5800 psi, nuo 216 bar iki 400 bar.
Mes taip pat galime pasiūlyti plokščio veido „Orfs“ žiedų dydžių rinkinį ir O žiedo formos sandariklio dizainą.
Skirtumas tarp žiedinio paviršiaus sandariklio ir žiedinio žiedo sandariklio
Jungiamųjų detalių medžiaga: žalvaris; Anglinio plieno; Nerūdijantis plienas
Taikymas: žemės ūkio įranga, automobilių procesas, chemijos perdavimas, statybinė įranga, degalų perdavimas, hidraulinė, gamybos įranga, jūrų, medžiagų tvarkymas, mobilioji įranga, naftos telkiniai, pakavimas, transportavimas

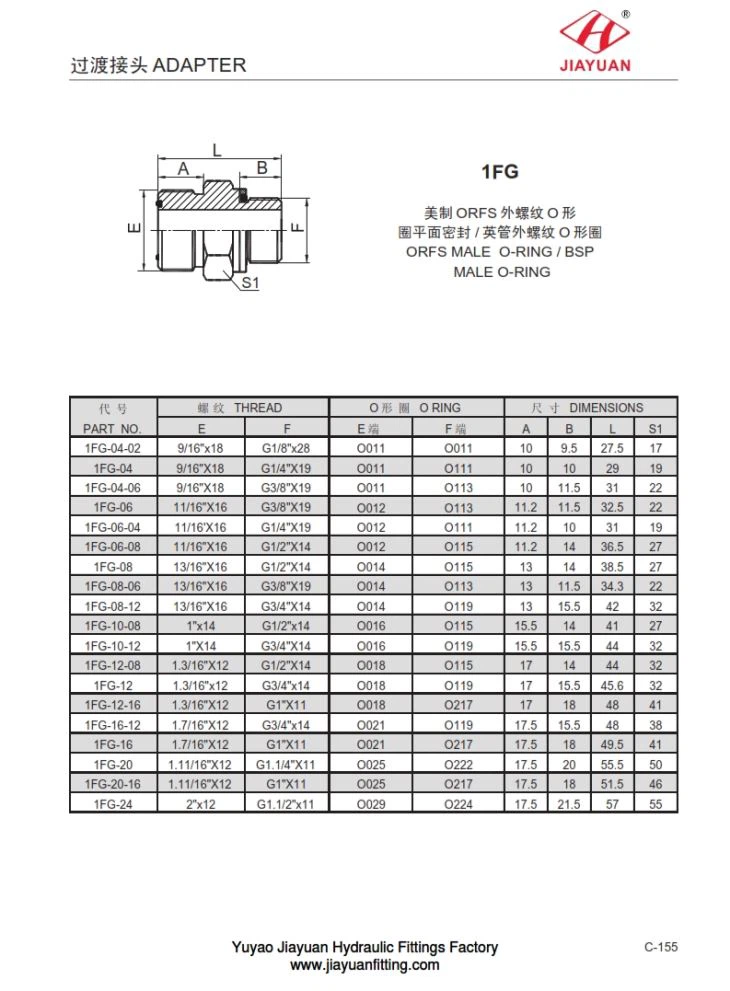

1FG ORFS vyriškas o žiedas / bsp vyriškas o žiedas Matmenų dydžio lentelės lentelė:
PAR T N O. | TRYS D | O O R I N G | D IM ENS IO N S | |||||
E | F | E | F | A | B | L | S 1 | |
1 F G- 04 - 02 | 9/16 “ x18 | G1 / 8 " x28 | O 011 | O 011 | 10 | 9 . 5 | 27 5 | 17 |
1 F G- 04 | 9/16 “ X 18 | G 1/4 “ X 19 | O 011 | O 111 | 10 | 10 | 29 | 19 |
1 F G- 04 - 06 | 9/16 “ X 18 | G 3/8 “ X 19 | O 011 | O 113 | 10 | 11 . 5 | 31 | 22 |
1 F G- 06 | 11/16 “ X 16 | G 3/8 “ X 19 | O 012 | O 113 | 11 . 2 | 11 . 5 | 32 . 5 | 22 |
1 F G- 06 - 04 | 11/16 ' X 16 | G 1/4 “ X 19 | O 012 | O 111 | 11 . 2 | 10 | 31 | 19 |
1 F G- 06 - 08 | 11/16 “ X 16 | G 1/2 " X 14 | O 012 | O 115 | 11 . 2 | 14 | 36 . 5 | 27 |
1 F G- 08 | 13/16 “ X 16 | G 1/2 " X 14 | O 014 | O 115 | 13 | 14 | 38 . 5 | 27 |
1 F G- 08 - 06 | 13/16 “ X 16 | G 3/8 “ X 19 | O 014 | O 113 | 13 | 11 . 5 | 34 . 3 | 22 |
1 F G – 08–12 | 13/16 “ X 16 | G 3/4 “ X 14 | O 014 | O 119 | 13 | 15 . 5 | 42 | 32 |
1 F G- 10 - 08 | 1 “ x14 | G1 / 2 " x14 | O 016 | O 115 | 15 . 5 | 14 | 41 | 27 |
1 F G – 10–12 | 1 “ X 14 | G 3/4 “ X 14 | O 016 | O 119 | 15 . 5 | 15 . 5 | 44 | 32 |
1 F G- 12 - 08 | 1 . 3/16 “ X 12 | G 1/2 " X 14 | O 018 | O 115 | 17 | 14 | 44 | 32 |
1 F G – 12 | 1 . 3/16 “ x12 | G 3/4 “ x14 | O 018 | O 119 | 17 | 15 . 5 | 45 . 6 | 32 |
1 F G – 12–16 | 1 . 3/16 “ X 12 | G 1 “ X 11 | O 018 | O 217 | 17 | 18 | 48 | 41 |
1 F G- 16 - 12 | 1 . 7/16 “ X 12 | G 3/4 “ x14 | O 021 | O 119 | 17 . 5 | 15 . 5 | 48 | 38 |
1 F G- 16 | 1 . 7/16 “ X 12 | G 1 “ X 11 | O 021 | O 217 | 17 . 5 | 18 | 49 . 5 | 41 |
1 F G- 20 | 1 . 11/16 “ X 12 | G 1 . 1/4 “ X 11 | O 025 | O 222 | 17 . 5 | 20 | 55 . 5 | 50 |
1 F G- 20 - 16 | 1 . 11/16 “ X 12 | G 1 “ X 11 | O 025 | O 217 | 17 . 5 | 18 | 51 . 5 | 46 |
1 F G– 24 | 2 “ x12 | G 1 . 1/2 " x11 | O 029 | O 224 | 17 . 5 | 21 . 5 | 57 | 55 |
