Produktų tipai: 1FN o žiedo formos sandarinimo vamzdžių jungiamosios detalės
Pramonės standartai: SAE J1453, ISO 8434-3
E jungtis su F stiliumi: ORFS UŽDUOTIS O-ŽIEDAS / NPT UŽDUOTYS
Forma: tiesi
ORFS jungiamosios detalės Darbinis slėgis: nuo 3215 psi iki 5800 psi, nuo 216 bar iki 400 bar.
Mes taip pat galime pasiūlyti plokščio veido „Orfs“ žiedų dydžių rinkinį ir O žiedo formos sandariklio dizainą.
Skirtumas tarp žiedinio paviršiaus sandariklio ir žiedinio žiedo sandariklio
Jungiamųjų detalių medžiaga: žalvaris; Anglinio plieno; Nerūdijantis plienas
Taikymas: žemės ūkio įranga, automobilių procesas, chemijos perdavimas, statybinė įranga, degalų perdavimas, hidraulinė, gamybos įranga, jūrų, medžiagų tvarkymas, mobilioji įranga, naftos telkiniai, pakavimas, transportavimas

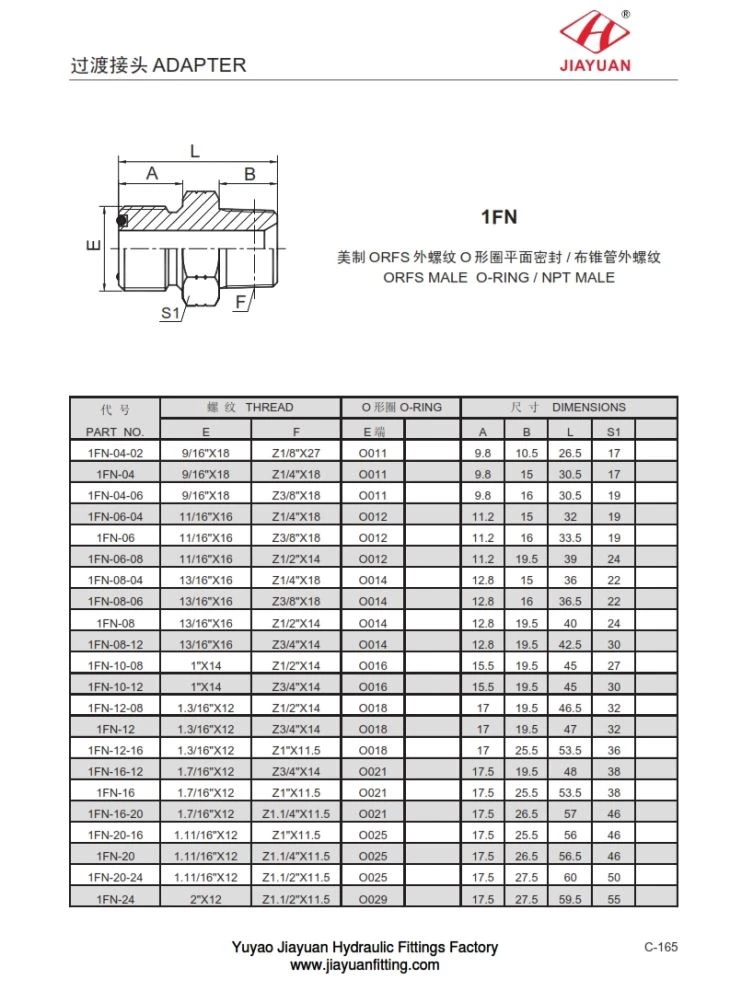

1FN ORFS vyriškas o žiedas / npt patinas Matmenų dydžio lentelės lentelė:
PA RT N O. | T HR EA D | O O- ŽIEDAS | DIM E N S I O NS | ||||||
E |
F |
E |
A |
B |
L |
S 1 | |||
1 F N - 04 - 02 |
9/16 “ X 18 |
Z 1/8 “ X 27 |
O 011 |
9.8 |
10.5 |
26.5 |
17 | ||
1 F N - 04 |
9/16 “ X 18 |
Z 1/4 “ X 18 |
O 011 |
9.8 |
15 |
30.5 |
17 | ||
1 F N - 04 - 06 |
9/16 “ X 18 |
Z 3/8 “ X 18 |
O 011 |
9.8 |
16 |
30.5 |
19 | ||
1 F N - 06 - 04 |
11/16 “ X 16 |
Z 1/4 “ X 18 |
O 012 |
11.2 |
15 |
32 |
19 | ||
1 F N - 06 |
11/16 “ X 16 |
Z 3/8 “ X 18 |
O 012 |
11.2 |
16 |
33,5 |
19 | ||
1 F N - 06 - 08 |
11/16 “ X 16 |
Z 1/2 “ X 14 |
O 012 |
11.2 |
19.5 |
39 |
24 | ||
1 F N - 08 - 04 |
13/16 “ X 16 |
Z 1/4 “ X 18 |
O 014 |
12.8 |
15 |
36 |
22 | ||
1 F N - 08 - 06 |
13/16 “ X 16 |
Z 3/8 “ X 18 |
O 014 |
12.8 |
16 |
36,5 |
22 | ||
1 F N - 08 |
13/16 “ X 16 |
Z 1/2 “ X 14 |
O 014 |
12.8 |
19.5 |
40 |
24 | ||
1 F N - 08 - 12 |
13/16 “ X 16 |
Z 3/4 “ X 14 |
O 014 |
12.8 |
19.5 |
42,5 |
30 | ||
1 F N - 10 - 08 |
1 “ X 14 |
Z 1/2 “ X 14 |
O 016 |
15.5 |
19.5 |
45 |
27 | ||
1 F N - 10 - 12 |
1 “ X 14 |
Z 3/4 “ X 14 |
O 016 |
15.5 |
19.5 |
45 |
30 | ||
1 F N - 12 - 08 |
1,3 / 16 “ X 12 |
Z 1/2 “ X 14 |
O 018 |
17 |
19.5 |
46,5 |
32 | ||
1 F N - 12 |
1,3 / 16 “ X 12 |
Z 3/4 “ X 14 |
O 018 |
17 |
19.5 |
47 |
32 | ||
1 F N - 12 - 16 |
1,3 / 16 “ X 12 |
Z 1 “ X 11.5 |
O 018 |
17 |
25.5 |
53,5 |
36 | ||
1 F N - 16 - 12 |
1,7 / 16 “ X 12 |
Z 3/4 “ X 14 |
O 021 |
17.5 |
19.5 |
48 |
38 | ||
1 F N - 16 |
1,7 / 16 “ X 12 |
Z 1 “ X 11.5 |
O 021 |
17.5 |
25.5 |
53,5 |
38 | ||
1 F N - 16 - 20 |
1,7 / 16 “ X 12 |
Z 1,1 / 4 “ X 11,5 |
O 021 |
17.5 |
26.5 |
57 |
46 | ||
1 F N - 20 - 16 |
1,11 / 16 “ X 12 |
Z 1 “ X 11.5 |
O 025 |
17.5 |
25.5 |
56 |
46 | ||
1 F N - 20 |
1,11 / 16 “ X 12 |
Z 1,1 / 4 “ X 11,5 |
O 025 |
17.5 |
26.5 |
56,5 |
46 | ||
1 F N - 20 - 24 |
1,11 / 16 “ X 12 |
Z 1,1 / 2 “ X 11,5 |
O 025 |
17.5 |
27,5 |
60 |
50 | ||
1 F N - 24 |
2 “ X 12 |
Z 1,1 / 2 “ X 11,5 |
O 029 |
17.5 |
27,5 |
59,5 |
55 | ||
