Vyriškas ORFS kištukas

Produktų tipai: „4F“ žiedinio veido sandarinimo vamzdžių jungiamosios detalės Pramonės standartai: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2 „Connection E to F“ stilius: ORFS MALE O-RING ŽVAKĖS forma: alkūnė, tiesi, tee, kryžius ir kt. ORFS jungiamosios detalės Darbinis slėgis: nuo 3215 iki 5800 psi, nuo 216 iki 400 barų. Plokščias veidas Orfs ...

Siųsti užklausą

4F o žiedinių vamzdžių jungiamosios detalės

Pokalbis dabar

Aprašymas

Produktų tipai: „4FORFS“ VIRŠELINIS O-ŽIEDO KIŠTUKAS

Pramonės standartai: SAE J1453, ISO 8434-3

Forma: alkūnė, tiesi, „Tee“, „Crossetc“.

Jungiamosios detalės Medžiaga: Anglinis plienas

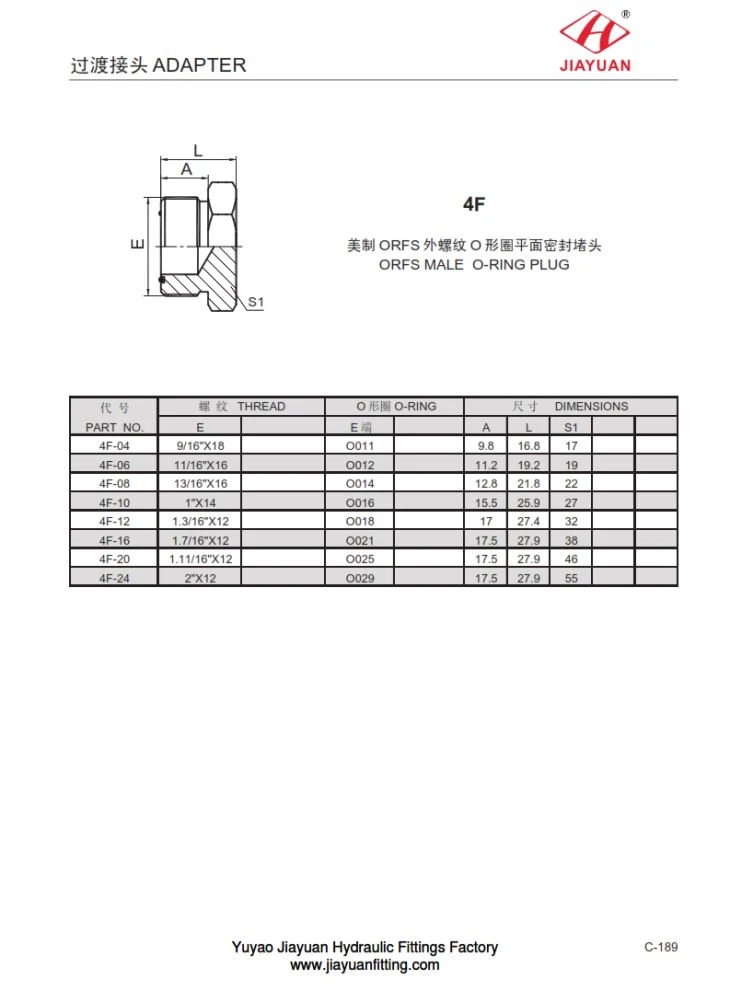

„4F ORFS MALE O-RING“ kištuko kištuko matmenų dydžio lentelės diagrama:

PARTNO.	THREAD	O O-ŽIEDAS	DIMENSIONS
	E	E	A	L	S1
4F-04	9/16GG quot;X18	O011	9.8	16.8	17
4F-06	11/16GG quot;X16	O012	11.2	19.2	19
4F-08	13/16GG quot;X16	O014	12.8	21.8	22
4F-10	1GG quot;X14	O016	15.5	25.9	27
4F-12	1.3/16GG quot;X12	O018	17	27.4	32
4F-16	1.7/16GG quot;X12	O021	17.5	27.9	38
4F-20	1.11/16GG quot;X12	O025	17.5	27.9	46
4F-24	2GG quot;X12	O029	17.5	27.9	55
