Produktų tipai: NB500-WF o žiedo formos sandarinimo vamzdžių jungiamosios detalės
Pramonės standartai: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
E jungtis su F stiliumi: WELD ORFS METRINĖS KREPŠELĖS
Forma: alkūnė, tiesi, pynė, kryžius ir kt.
ORFS jungiamosios detalės Darbinis slėgis: nuo 3215 psi iki 5800 psi, nuo 216 bar iki 400 bar.
Mes taip pat galime pasiūlyti plokščio veido „Orfs“ žiedų dydžių rinkinį ir O žiedo formos sandariklio dizainą.
Skirtumas tarp žiedinio paviršiaus sandariklio ir žiedinio žiedo sandariklio
Jungiamųjų detalių medžiaga: žalvaris; Anglinio plieno; Nerūdijantis plienas
Taikymas: žemės ūkio įranga, automobilių procesas, chemijos perdavimas, statybinė įranga, degalų perdavimas, hidraulinė, gamybos įranga, jūrų, medžiagų tvarkymas, mobilioji įranga, naftos telkiniai, pakavimas, transportavimas

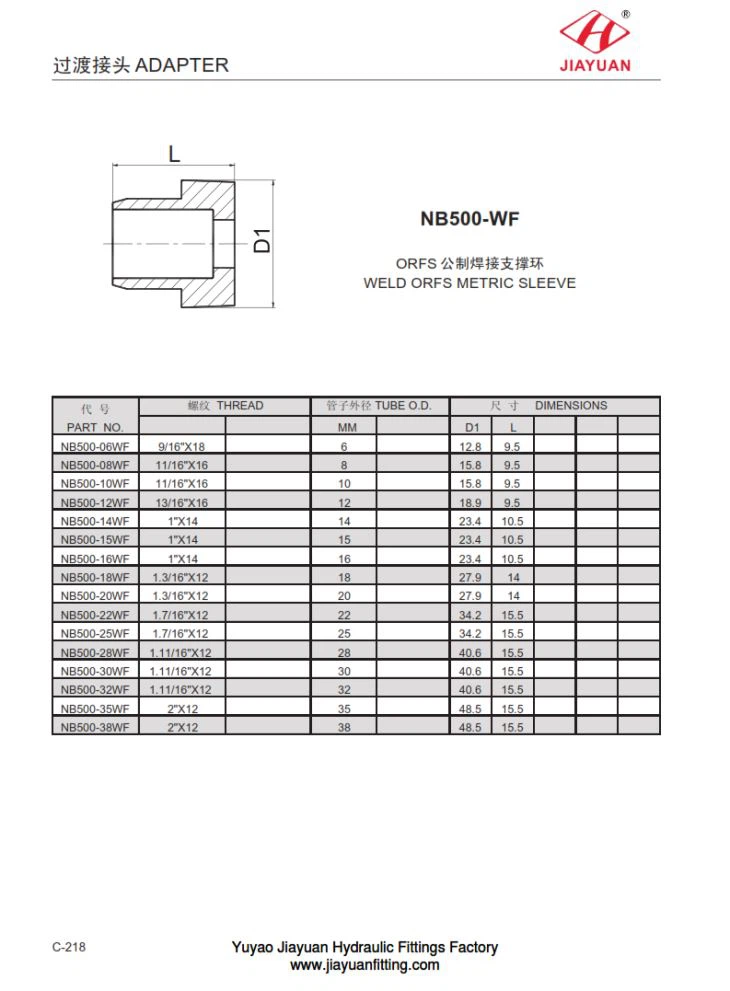

NB500-WF WELD ORFS METRINĖS KREPŠELIS Matmenų dydžio lentelės lentelė:
DALIS NE. | TRIUKAS | VAMZDIS | OD MATMENYS | |||||||
MM | D1 | L | ||||||||
NB500-06WF | 9/16 “X18 | 6 | 12.8 | 9.5 | ||||||
NB500-08WF | 11/16 “X16 | 8 | 15.8 | 9.5 | ||||||
NB500-10WF | 11/16 “X16 | 10 | 15.8 | 9.5 | ||||||
NB500-12WF | 13/16 “X16 | 12 | 18,9 | 9.5 | ||||||
NB500-14WF | 1 “X14 | 14 | 23.4 | 10.5 | ||||||
NB500-15WF | 1 “X14 | 15 | 23.4 | 10.5 | ||||||
NB500-16WF | 1 “X14 | 16 | 23.4 | 10.5 | ||||||
NB500-18WF | 1,3 / 16 “X12 | 18 | 27.9 | 14 | ||||||
NB500-20WF | 1,3 / 16 “X12 | 20 | 27.9 | 14 | ||||||
NB500-22WF | 1,7 / 16 “X12 | 22 | 34,2 | 15.5 | ||||||
NB500-25WF | 1,7 / 16 “X12 | 25 | 34,2 | 15.5 | ||||||
NB500-28WF | 1.11 / 16 “X12 | 28 | 40,6 | 15.5 | ||||||
NB500-30WF | 1.11 / 16 “X12 | 30 | 40,6 | 15.5 | ||||||
NB500-32WF | 1.11 / 16 “X12 | 32 | 40,6 | 15.5 | ||||||
NB500-35WF | 2 “X12 | 35 | 48,5 | 15.5 | ||||||
NB500-38WF | 2 “X12 | 38 | 48,5 | 15.5 | ||||||
