SAE J1942_201903 standartas yra sukurtas bendradarbiaujant JAV pakrančių apsaugos tarnybai ir SAE, įsigaliojo 1991 m. Rugpjūčio 28 d., Kaip oficialus dokumentas, skirtas ne metalo lanksčioms žarnų sąrankoms komerciniam jūrų naudojimui.
SAE J1942 standartas apima specialius reikalavimus, keliamus kelioms žarnų ir (arba) žarnų sąrankų sistemoms, esančioms komerciniuose laivuose, tikrinamuose ir sertifikuotuose JAV pakrančių apsaugos tarnybos. Numatoma, kad šiame dokumente būtų nustatytos žarnų konstrukcijos ir eksploatacinių savybių lygiai, kurie yra būtini saugiam darbui jūrų aplinkoje. Žarnų ir žarnų sąrankų parinkimui, montavimui ir priežiūrai žr. SAE J1273.
Žr. SAE J1527, skirtą žarnai perduoti benziną ar dyzelinį kurą mažiems laivams, įskaitant pramoginius laivus ir su jais susijusius mažus komercinius laivus, reguliuojamus tiesiogiai arba pagal nuorodą pagal 33 CFR 183 J poskyrį, ir valtis bei jachtas, atitinkančias Amerikos laivų ir jachtų tarybos standartus.
SAE J1942-1 - tai produktų, kurie buvo sertifikuoti naudoti SAE J1942, 1 lentelė, skysčių, kuro, mazuto, vandens ir pneumatinių sistemų, sąrašas.
SAE J1942 nurodo šiuos standartus:
SAE J343 „SAE 100R“ serijos hidraulinių žarnų ir žarnų mazgų bandymo ir bandymo procedūros
SAE J517 hidraulinė žarna
SAE J1273 Rekomenduojamos hidraulinių žarnų surinkimo praktikos
SAE J1475 Hidraulinės žarnos montavimas jūrinėms reikmėms
SAE J1527 jūrinių degalų žarnos
SAE J1942-1 Kvalifikuotos žarnos jūrų naudojimui
ASTM D1141-98 Pakaitinio vandenyno vandens specifikacija
MSHA 30 CFR 18.65 Energijos ir vandens išteklių išsaugojimas - B skyrius - reglamentai pagal federalinės galios įstatymą
ISO 15541 Laivai ir jūrų technologija. Žarnų junginių atsparumas ugniai. Reikalavimai bandymų stendui
ŽARNŲ NAUDOJIMAS / KONSTRUKCIJA
SAE J1942 Jei reikia, jungiamosios detalės turi atitikti SAE J1475 reikalavimus. Priimtini tik tie žarnų ir montavimo deriniai, kurie buvo išbandyti ir išlaikyti šio dokumento reikalavimai kaip žarnų sąrankos. Nepriimtinos yra stumdomos jungiamosios detalės, greito atjungimo movos ir jungiamosios detalės, turinčios vieną variklio pavaros gnybtą, arba viena juosta aplink žarną.
KVALIFIKACIJOS BANDYMAI atitinka SAE J343 reikalavimus, išskyrus nurodytus atvejus.
IMMERSION-BURST TEST
ŽIBINIMO ATSPARUMO BANDYMAS

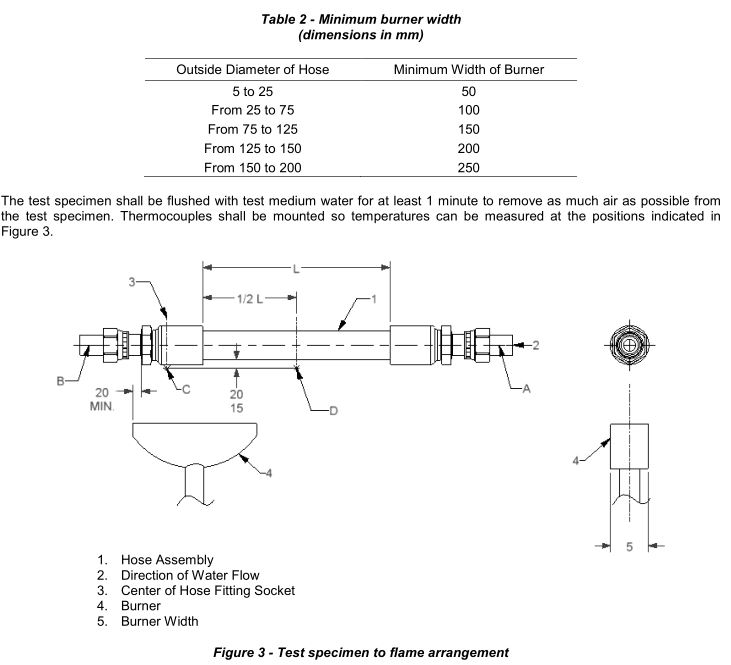

GAISRO APSAUGOS BANDYMAS, įskaitant 2,5 minučių gaisro bandymą, 30 minučių gaisro bandymą,
NON-SAE J517 HOSE / HOSE ASSEMBLIES atitinka šiuos reikalavimus:
a. Įrodymas pagal SAE J343. Nėra jokių nuotėkių.
b. Ilgio pokytis per SAE J343. Neviršyti + 2% ir -4% (netaikoma vielos spiralės tipo žarnai).
c. Sluoksnio bandymas pagal SAE J343. Minimalus sprogimas turi būti ne mažiau kaip keturis kartus didesnis už maksimalų žarnos darbinį slėgį.
d. Šaltosios apkrovos bandymas vienam SAE J343. Nėra jokių įtrūkimų ar nuotėkių. Bandymas atliekamas pagal gamintojo rekomenduojamą minimalią temperatūrą.
e. Impulsinis bandymas vienam SAE J343. Atlikite bandymą esant 125% maksimalaus žarnos darbinio slėgio 200000 ciklų esant 100 ° C skysčio temperatūrai. Neleidžiamas nuotėkis ar kitas gedimas. (Impulsas nereikalingas ant vielos spiralės tipo žarnos.)
