Hidraulinių jungiamųjų detalių tipai

Srieginės vamzdžių jungtys yra vienas iš labiausiai paplitusių dviejų srieginių dalių jungties tvirtinimo variantų. Vienas yraišorėssriegis, kai sriegis išsikiša už vamzdžio jungties; kitas yravidinissriegis su sriegiu jungiamosios detalės viduje. Jungtis susidaro, kai išorinis sriegis įsukamas į vidinį sriegį ir tvirtinamas priveržiant jungtį. Yra dviejų tipų srieginės jungtys:

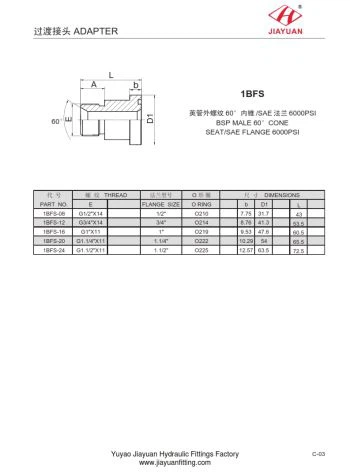

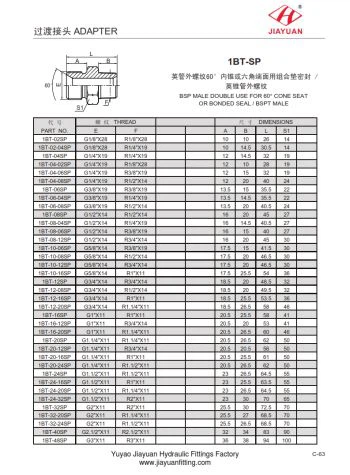

- Kūginis sriegis vs lygiagretus sriegis

Kai išoriniai ir vidiniai sriegiai sutraukiami kartu, kūginis sriegis užsandarina. Šios jungiamosios detalės yra kampu centrinės linijos atžvilgiu (priešingai, tiesus siūlas yra lygiagretus vidurio linijai). Siekiant išvengti nutekėjimo, reikia naudoti sriegio sandariklį arba sriegio juostą, kad užpildytumėte tarpą tarp sriegio viršaus (viršūnės) ir šaknies (slėnio). Kūginiai sriegiai paprastai tinka sistemos slėgiui iki 15,000 psi.

Lygiagretūs sriegiai, taip pat žinomi kaip tiesūs sriegiai, užsandarinami, kai sriegio šonai sutraukiami. Tarp lygiagrečiojo sriegio šonų, keteros ir šaknies nėra trukdžių. Norint juos sumontuoti, reikia papildomų elementų, įskaitant poveržles, sandarinimo žiedus arba metalo ir metalo kontaktą, kad būtų sukurtas sandarus sandariklis. Lygiagretūs sriegiai dažniausiai naudojami tais atvejais, kai sistemos slėgis yra 5000 psi arba mažesnis.

Srieginių vamzdžių jungčių pasirinkimas pirmiausia parenka kūginius arba lygiagrečius sriegius pagal sistemos slėgį. Kai sistemos slėgis neviršija 5000 psi, dažniausiai naudojami tiesūs sriegiai. Kūginiai sriegiai yra veiksmingi, kai sistemos slėgis pasiekia 15 000 psi.

Kai neriboja slėgio reikalavimai, pasirinkimas tarp lygiagrečių ir kūginių srieginių jungčių paprastai priklauso nuo paprasto vartotojo pasirinkimo.

Suspaudimo vamzdžių jungtys yra dar vienas įprastas variantas, o sandariam sandarikliui sukurti naudojami antgaliai. Priveržus jungties veržlę, įvorė suspaudžiama tarp veržlės ir priimančiosios jungties. Dėl šio suspaudimo įvorė efektyviai įsirėžia į vamzdį, taip suformuodama tvirtą sukibimą ir sandarų sandariklį. Suspaudimo vamzdžių jungčių suspaudimo jungiamąsias detales taip pat lengva surinkti ir išardyti.

Yra du pagrindiniai suspaudimo jungčių tipai: viengubas ir dvigubas.
Viena antgalissuspaudimo jungtis: turi vieną įvorę, kuri sudaro sandariklį. Priveržus veržlę, įvorė suspaudžiama tarp veržlės ir priimančiosios jungties. Tada įvorė įsirėžia į vamzdį, sudarydama vamzdžio spaustuką ir pagrindinio korpuso sandarinimo efektą.

Dvigubas antgalissuspaudimo jungtis: apima priekinį ir galinį įvorę. Kiekvienas iš jų turi savo funkciją, bet gali dirbti su kitu. Priekinis antgalis sudaro sandariklį tarp vožtuvo korpuso ir vamzdžio, o galinis įvorė suspaudžia vamzdį.

Svarbu suprasti, kaip galinė įvorė įsirėžia į vamzdį, nes ne visų vamzdžių jungčių konstrukcijos yra panašios. Suspaudimo jungties vamzdžio spaustuko patikimumas yra susijęs su galinio įvorės įsikišimo į vamzdį laipsniu.

Yra tam tikrų suspaudimo vamzdžių jungčių konstrukcijos skirtumų ir šie skirtumai gali turėti įtakos veikimui. Pavyzdžiui, prisegami antgaliai, nesvarbu, ar jie yra viengubo ar dvigubo antgalio konstrukcijos, surinkimo metu sulinks. Lenkimas įstumia įvorės priekinį kraštą į vamzdį, kad būtų įtrauktas vamzdžio paviršius ir taip suformuojamas jo sukibimas.

Tačiau bet kokia vibracija, pulsavimas, šiluminis šokas ar šoninė apkrova gali pažeisti minimalų vieno fiksavimo antgalio kontaktą. Dinaminėse skysčių sistemose gali būti sugadinti vamzdį arba jį ištraukti. Jungiamosios detalės su mechanine rankena su dviem antgaliais gali užtikrinti stipresnį sukibimą ir sandarumą.
