Sužinosite apie viskąmetriniai hidrauliniai tvirtinimai.

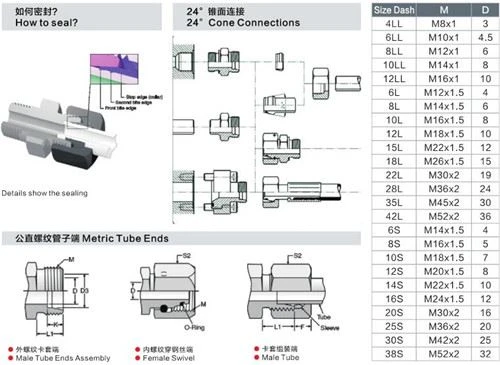

Metrinės srieginės hidraulinės jungiamosios detalės yra populiariausias skysčių jungčių tipas visame pasaulyje. Vokietijoje metrinis siūlasDIN 2353 ir ISO 8434 standartaivamzdžių suspaudimo jungiamosios detalės su 24 laipsnių kūgio jungtimi; Metrinis sriegis iš DIN 7631 60 laipsnių kūginių jungiamųjų detalių; Metrinis sriegis iš DIN 20078 serijos žarnos jungiamosios detalės, metrinis sriegis iš DIN 74233 ir 74234 45 laipsnių kūginių jungiamųjų detalių; Japonijoje - „Komatsu“ jungiamųjų detalių metrinis sriegis su 60 laipsnių liepsnos žarnos adapteriais JIS B2070, metrinis sriegis iš ORFS jungiamųjų detalių; Prancūzijoje - „Hanomag“, prancūzų GAZ ir milimetrinių jungiamųjų detalių, naudojamų plokščių veidrodžių, metrinis sriegis.
Kinų metrinės srieginės jungiamosios detalės
Kinijoje GB 3734,2, GB 3733,2 standartinis specifinis metrinis sriegis iš 24 laipsnių kūgio jungiamųjų detalių, kai kurių dydžių DIN 2353 metrinės jungiamosios detalės gali būti suderintos su Kinijos metrinėmis jungiamosiomis detalėmis. Kinijos metrinio sriegio standartai apima 37 ° ir 45 ° pliūpsnį, taip pat apverstą pliusą 37 ° ir 45 °. Jie visi turi tą pačią metrinę sriegio formą tam tikram vamzdžio dydžiui. Specifikacijos yra nurodytos 37 ° liepsnai GB 5625,2, 45 ° liepsnai GB 5626,2 ir 37 ° bei 45 ° apverstoms liepsnoms GB 5650.JB 1887 yra metrinis sriegis plokščių O žiedo formos žarnos jungčių ir adapterių paviršiams.
Metrinio sriegio identifikavimas
Sraigtinis sriegis, atitinkantis šį tarptautinį standartą, žymimas raide M, po kurio eina vardinio skersmens ir žingsnio vertės, išreikštos milimetrais, atskirtos ženklu x.
Pavyzdys: M 8 x 1,0 (tikslus žingsnis 1,0)
Jei nenurodytas žingsnis, reiškia, kad nurodomas šiurkštusis žingsnis.
Pavyzdys: M 8 (šiurkštus žingsnis 1,25)
Jums reikalingi gijų identifikavimo įrankiai
Apkaba yra naudingas įrankis, kuriuo matuojamas išorinis vidinio sriegio skersmuo ir vidinis vidinio sriegio skersmuo.
Aukščio matuoklis matuoja siūlus colyje. Metriniams sriegiams šis įrankis matuoja atstumą tarp sriegių.
Taip pat galime atsisakyti su „Metric“ hidraulinių jungiamųjų detalių diagrama
hidraulinio armatūros identifikavimo rinkinys
sae hidraulinės armatūros dydžiai
sae j514 matmenys
bsp hidraulinės jungiamosios detalės
bsp hidraulinių jungiamųjų detalių matmenys
sae hidraulinės jungiamosios detalės
„Parker“ hidraulinės jungiamosios detalės
kaip išmatuoti jic armatūrą
sae furnitūra
orfai tinkami
Atsiųskite mums atsiliepimą, jei metrinės hidraulinės jungties identifikavimo lentelės dydis jums netinka.
Ar tai buvo naudinga tau? susisiekite su mumis jyray@72338.com ir gaukite daugiau informacijos.
