BSP vamzdžių jungiamųjų detalių matmenys ir katalogas yra skirtingi tiekėjai.
Medžiaga Vamzdžių jungiamųjų detalių, tokių kaip nerūdijantis plienas, žalvaris ir plastikas, tipai.
JK ir JAV BSPP srieginių vamzdžių jungiamųjų detalių pritaikymas instrumentų vamzdžių jungiamosiose detalėse ir pramoninių vamzdžių jungiamosiose detalėse.
BSP vamzdžių sujungimo adapteriai prie lizdo suvirinimo, NPT vyr., SAE ORB, BSPT vyr., ORFS vyr., DIN 2353 vamzdžio jungtis, metrinis o-žiedas ir kt.
BSPP vamzdžių adapterio forma, tokia kaip tiesi, alkūnė, pynė, kryžius, reduktorius.
Mes taip pat galime tiekti iki 2 colių bsp jungiamąsias detales.

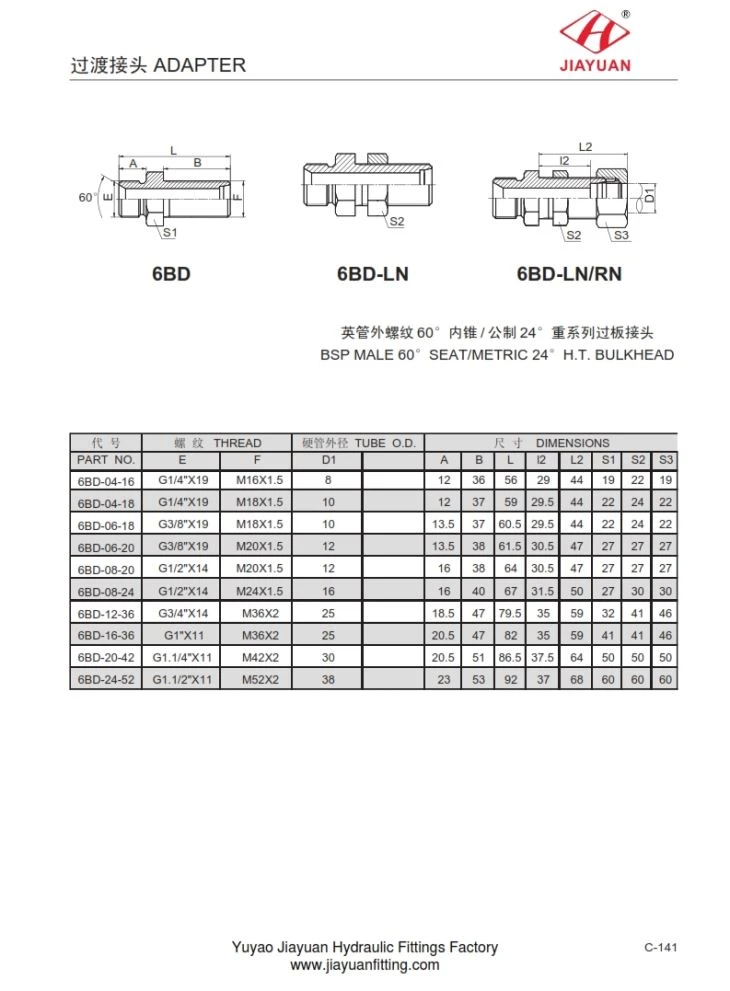

„6BD-LN BSP MALE“ 60 ° SĖDYNĖ / METRINĖ 24 ° HT BULKHEAD vamzdžių jungčių dydžių lentelė:
TRIUKAS | VAMZDIS | MATMENYS | ||||||||||
DALIS Nr. | E | F | D1 | A | B | L | l2 | L2 | S1 | S2 | S3 | |
6BD-04-16 | G1 / 4 “X19 | M16X1.5 | 8 | 12 | 36 | 56 | 29 | 44 | 19 | 22 | 19 | |
6BD-04-18 | G1 / 4 “X19 | M18X1.5 | 10 | 12 | 37 | 59 | 29.5 | 44 | 22 | 24 | 22 | |
6BD-06-18 | G3 / 8 “X19 | M18X1.5 | 10 | 13.5 | 37 | 60,5 | 29.5 | 44 | 22 | 24 | 22 | |
6BD-06-20 | G3 / 8 “X19 | M20X1.5 | 12 | 13.5 | 38 | 61,5 | 30.5 | 47 | 27 | 27 | 27 | |
6BD-08-20 | G1 / 2 “X14 | M20X1.5 | 12 | 16 | 38 | 64 | 30.5 | 47 | 27 | 27 | 27 | |
6BD-08-24 | G1 / 2 “X14 | M24X1.5 | 16 | 16 | 40 | 67 | 31.5 | 50 | 27 | 30 | 30 | |
6BD-12-36 | G3 / 4 “X14 | M36X2 | 25 | 18.5 | 47 | 79,5 | 35 | 59 | 32 | 41 | 46 | |
6BD-16-36 | G1 “X11 | M36X2 | 25 | 20.5 | 47 | 82 | 35 | 59 | 41 | 41 | 46 | |
6BD-20-42 | G1.1 / 4 “X11 | M42X2 | 30 | 20.5 | 51 | 86,5 | 37,5 | 64 | 50 | 50 | 50 | |
6BD-24-52 | G1.1 / 2 “X11 | M52X2 | 38 | 23 | 53 | 92 | 37 | 68 | 60 | 60 | 60 | |
