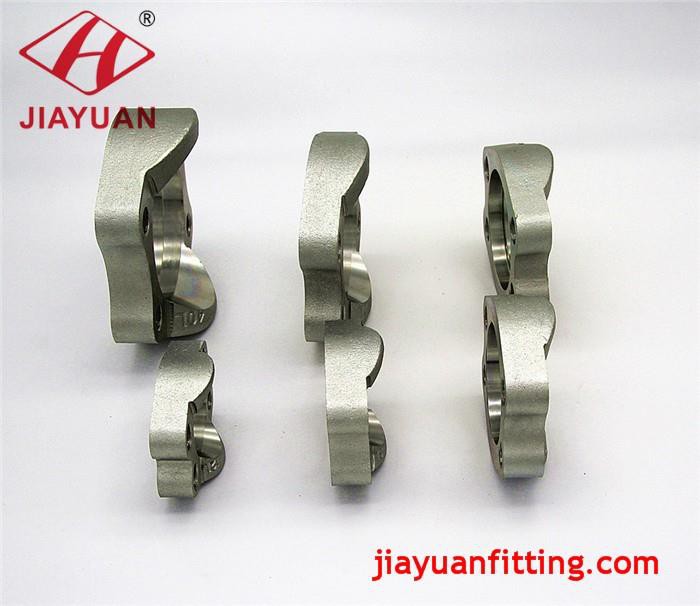

SAE 3000 psi flanšų gnybtai: vienos dalies flanšų tvirtinimo sistema
Hidraulinių skysčių maitinimo flanšų sujungimas su vienos detalės flanšiniais gnybtais ir metriniais arba coliniais varžtais:
1. SAE kodo 61 serijos flanšinių gnybtų darbinis slėgis yra 3000 PSI, 3,5 MPa (35 bar) iki 35 MPa (350 barų).
2. SAE Flanšų gnybtų matmenys atitinka ISO 6162-1: 2012. ISO vardinis dydis: DN 13; DN 19; DN 25; DN 32; DN 38; DN 51; DN 64; DN 76; DN 89; DN 102; DN 127; Colio dydis: 1/2 "； 3/4" ； 1 "； 1 1/4" ； 1 1/2 "； 2" ； 2 1/2 "； 3".
3. SAE viengubo flanšinio spaustuko medžiaga pagaminta iš anglies plieno C45 su savybėmis tokiomis sąlygomis:
Nominalaus flanšo dydis DN 13:
mažiausias derlingumas: 220 MPa
mažiausias pailgėjimas lūžio metu: 3%
ir visiems kitiems vardiniams flanšų dydžiams:
mažiausias derlingumas: 415 MPa
mažiausias pailgėjimas lūžio metu: 3%
4. Išorinis paviršius Visų anglies plieno SAE flanšų gnybtų apsauga nuo korozijos turi būti apsaugota tinkama danga, kad būtų išlaikytas mažiausias 72 h druskos purškimo bandymas pagal ISO 9227.
5. Slėgio ir (arba) temperatūros bandymo reikalavimai: Šiam ISO 6162 dalies reikalavimus atitinkantiems flanšinių jungčių bandymams turi būti atliekami ISO 19879 standarte nustatyti sprogimo ir cikliniai atsparumo bandymai, siekiant patikrinti, ar jie atitinka nustatytus slėgio ir temperatūros reikalavimus. Jis turi būti tinkamas naudoti esant darbiniam slėgiui, nurodytam 2 lentelėje, kai naudojamas temperatūroje nuo -40 ° C iki +120 ° C. Šiai ISO 6162 daliai atitinkančios flanšų jungtys negali būti surenkamos žemesnėje nei -20 ° C temperatūroje.
6. Vienos dalies flanšinių gnybtų jungčių žymėjimas
Vienos dalies flanšinis gnybtas, DN 25 dydis: spaustukas ISO 6162-1, FC × 25
