Produktų tipai: Hidraulinių flanšų SAE adapterio jungiamosios detalės 1CFL 1DFL-RN
Pramonės standartai: ISO 6162 DIN 2353, ISO 8434-1
E jungtis su F stiliumi: METRINĖS UŽDUOTĖS BITĖS TIPAS / L-SERIJOS SKRYDIS ISO 6162-1
Forma: alkūnė, tiesi, blokas ir tt
Darbinis slėgis: SAE kodas 61 yra nuo 2,5 iki 31,5 MPa; SAE kodas 62 yra 40 MPa.
Jungiamųjų detalių medžiaga: žalvaris; Anglinio plieno; Nerūdijantis plienas
Taikymas: žemės ūkio įranga, automobilių procesas, chemijos perdavimas, statybinė įranga, degalų perdavimas, hidraulinė, gamybos įranga, jūrų, medžiagų tvarkymas, mobilioji įranga, naftos telkiniai, pakavimas, transportavimas

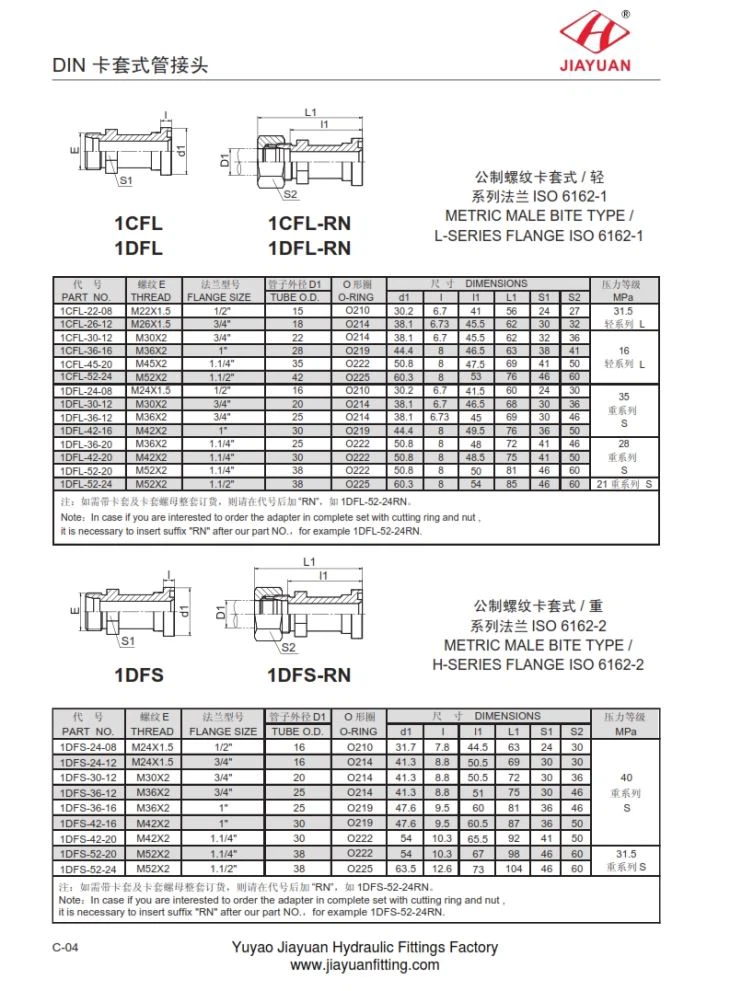

1CFL 1DFL-RN metrinio įkandimo tipo L serijos flanšas ISO 6162-1 Matmenų dydžio lentelės lentelė
DALIS Nr. | E TRIUKAS | SKRYDŽIO DYDIS | D1 | O O ZIEDAS | MATMENYS | MPa | |||||
VĖDELĖ OD | d1 | l | l1 | L1 | S1 | S2 | |||||
1CFL-22-08 | M22X1.5 | 1/2 " | 15 | O210 | 30.2 | 6.7 | 41 | 56 | 24 | 27 | 31.5 L |
1CFL-26-12 | M26X1.5 | 3/4 “ | 18 | O214 | 38.1 | 6.73 | 45,5 | 62 | 30 | 32 | |
1CFL-30-12 | M30X2 | 3/4 “ | 22 | O214 | 38.1 | 6.7 | 45,5 | 62 | 32 | 36 | 16 L |
1CFL-36-16 | M36X2 | 1 “ | 28 | O219 | 44.4 | 8 | 46,5 | 63 | 38 | 41 | |
1CFL-45-20 | M45X2 | 1,1 / 4 “ | 35 | O222 | 50.8 | 8 | 47,5 | 69 | 41 | 50 | |
1CFL-52-24 | M52X2 | 1,1 / 2 “ | 42 | O225 | 60.3 | 8 | 53 | 76 | 46 | 60 | |
1DFL-24-08 | M24X1.5 | 1/2 " | 16 | O210 | 30.2 | 6.7 | 41,5 | 60 | 24 | 30 | 35 S |
1DFL-30-12 | M30X2 | 3/4 “ | 20 | O214 | 38.1 | 6.7 | 46,5 | 68 | 30 | 36 | |
1DFL-36-12 | M36X2 | 3/4 “ | 25 | O214 | 38.1 | 6.73 | 45 | 69 | 30 | 46 | |
1DFL-42-16 | M42X2 | 1 “ | 30 | O219 | 44.4 | 8 | 49,5 | 76 | 36 | 50 | |
1DFL-36-20 | M36X2 | 1,1 / 4 “ | 25 | O222 | 50.8 | 8 | 48 | 72 | 41 | 46 | 28 S |
1DFL-42-20 | M42X2 | 1,1 / 4 “ | 30 | O222 | 50.8 | 8 | 48,5 | 75 | 41 | 50 | |
1DFL-52-20 | M52X2 | 1,1 / 4 “ | 38 | O222 | 50.8 | 8 | 50 | 81 | 46 | 60 | |
1DFL-52-24 | M52X2 | 1,1 / 2 “ | 38 | O225 | 60.3 | 8 | 54 | 85 | 46 | 60 | 21 S |
