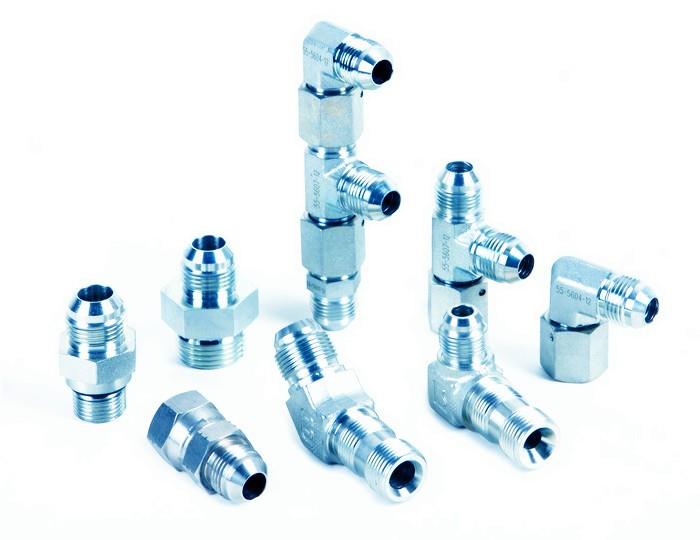

SAE standarto hidraulinių vamzdžių ir žarnų sąrankų sistemai prijungimui paprastai naudojami jungiamieji adapteriai. AN (oro pajėgos - karinio jūrų laivyno aeronautikos standartas) ir AND (oro pajėgų karinio jūrų laivyno aeronautikos dizaino standartas) yra standartai, kuriuos naudoja JAV karinė aviacija. AN detalės gaminamos taip, kad atitiktų aukščiau nurodytus standartus. Šios jungiamosios detalės apima 37 ° įstrižainės, mažėjimo, žarnų jungtis, „banjo“ tipo jungtis, specializuotas flanšines jungtis, vamzdžių jungtis ir kitas jungtis.
Daugelis orlaivių ir (arba) kosmoso įrenginių yra linkę naudoti aliuminį ir titaną optimaliems svorio ir stiprumo parametrams.
Naujų jungiamųjų detalių standartai atitinka viešųjų pirkimų specifikacijas AS4841B jungiamosios detalės, 37 ° vidinis blyksnis, skysčio jungtis: šis SAE Aerospace standartas (AS) nustato reikalavimus 37 ° įstrižainių vamzdžių jungiamosioms detalėms arba apdirbtiems vidiniams kūgio skysčio sujungimo įtaisams, skirtiems naudoti su 37 ° išorinės kūgio, sferinės nosies ir sandarinimo žiedo jungiamosios detalės visų rūšių aviacijos ir kosmoso skysčių sistemose.
Senoji AN išlydžio detalių versija atitinka MIL-F-5509 specifikacijas, taip pat AS4841-AS4843 ir AS4975. Šiandien vis dar yra AN detalės. Tačiau JAV kariuomenė panaikina daugelį tikrųjų AN / IR standartų ir juos pakeičia AS (Aerospace Standards) standartais, kuriuos vėl sukūrė SAE. SAE / ISO 37 ° blyksnis: kai kurios detalės atitinka MIL-F-18866, kaip parodyta MS51500 - MS51534.
Dydis | -2 | -3 | -4 | -5 | -6 | -8 | -10 | -12 | -16 | -20 | -24 | -28 | -32 |
Vamzdžio OD | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 3/8 " | 1/2 " | 5/8 " | 3/4 " | 1 " | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2 " |
Nominalus žarnos ID | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 3/8 " | 1/2 " | 5/8 " | 3/4 " | 1 " | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2 " |
Faktinis žarnos ID | 1/16 " | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 7/16 " | 1/2 " | 5/8 " | 7/8 " | 1 1/8 " | 1 3/8 " | 1 5/8 " | 1 3/4 " |
Siūlai | 5 / 16-24 | 3 / 8-24 | 7 / 16-20 | 1 / 2-20 | 9 / 16-18 | 3 / 4-16 | 7 / 8-14 | 1-1 / 16-12 | 1-5 / 16-12 | 1-5 / 8-12 | 1-7 / 8-12 | 2-1 / 4-12 | 2-1 / 2-12 |
