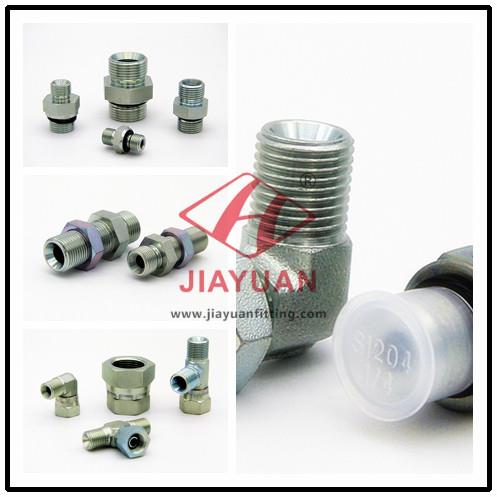

BSPP Male į BSPP pasukamas moteriškos alkūnės jungties jungiamosios detalės
Visos BSP 60 kūginės jungiamosios detalės paaiškinamos BS5200, atitinkančiu ISO 8434-6 standartą.
BSPP sriegis vadovas daugeliui sandarinimo tipų, tokių kaip BSPP 60 °kūgis sėdynės vamzdžio jungčiai, BSPP prievadas su surištu sandarikliu, BSPP prievadas su ED plomba, BSPP oring + išlaikomasis žiedas G tipas, BSPP o-žiedas reguliuojamas sael H tipas, BSPP pjovimo veido plomba B tipas.
BSPP vamzdžių montavimo adapteriai daugeliui galų, tokių kaip BSPT male, ORFS male, Metric ISO 6149-3 stud, JIC male 74 kūgis, Komatsu metrika 60 kūgis, NPT vyras, SAE ORB ISO 11926-3 jungiamosios detalės, užpakalio suvirinimo vamzdis, JIC moteris 37cone, ORFS patelė ir kt.
2B4 45 ELBOW BSP MALE 60° SEAT / BSP FEMALE 60° CONE Jungiamųjų detalių matmenų diagrama taip:
PaRT NO. | TValEaD | DimENSIONs | ||||||
E | F | A | B | S1 | S2 | |||
2B4-04 | G1/4"X19 | G1/4"X19 | 20.3 | 5.5 | 14 | 19 | ||
2B4-04-06 | G1/4"X19 | G3/8"X19 | 20.3 | 6.3 | 14 | 22 | ||
2B4-06 | G3/8"X19 | G3/8"X19 | 22 | 6.3 | 16 | 22 | ||
2B4-06-04 | G3/8"X19 | G1/4"X19 | 22 | 5.5 | 16 | 19 | ||
2B4-08 | G1/2"X14 | G1/2"X14 | 27 | 7.5 | 22 | 27 | ||
2B4-08-06 | G1/2"X14 | G3/8"X19 | 27 | 6.3 | 22 | 22 | ||
2B4-10 | G5/8"X14 | G5/8"X14 | 28.5 | 9.5 | 22 | 30 | ||
2B4-10-08 | G5/8"X14 | G1/2"X14 | 28.5 | 7.5 | 22 | 27 | ||
2B4-12 | G3/4"X14 | G3/4"X14 | 31 | 10.9 | 27 | 32 | ||
2B4-16 | G1"X11 | G1"X11 | 35 | 11.7 | 33 | 41 | ||
2B4-20 | G1.1/4"X11 | G1.1/4"X11 | 38.5 | 11 | 41 | 50 | ||
2B4-24 | G1.1/2"X11 | G1.1/2"X11 | 44 | 13 | 48 | 55 | ||
2B4-32 | G2"X11 | G2"X11 | 51 | 16 | 63 | 70 | ||
