Šis hidraulinis flanšas jungtis yra dažniausiai naudojamas skysčių galios sistemos hidraulinės mašinos, standartas flanšo jungtys yra iš įvairių šalių ir pramonės standartus, tokius kaip JAV SAE J518, Tarptautiniai standartai ISO 6162, Japonijos pramonės JIS B8363, Vokietija DIN 20066.
Yra du slėgio įvertinimai. Kodas 61 Forma R, PN 35/350 baras, I tipas, vadinamas standartine serija, o kodas 62 S forma, PN 415 baras, II tipas, yra "sunkiųjų" "6000 psi" serija. Abiejų serijų dizaino koncepcija yra tokia pati, tačiau varžtų angų tarpai ir flanšo galvutės skersmuo yra didesni didesniam slėgiui, kodas 62.
Moteris (uostas) yra srieginė skylė su keturiomis varžtų skylėmis stačiakampiu raštu aplink uostą. Vyras susideda iš flanšo galvutės, su grioveliais o-žiedo, ir arba nelaisvėje flanšas arba padalinti flanšos puses su varžtų skyles, kad atitiktų uosto. Plomba vyksta ant sandarinimo žiedo, kuris yra suspaustas tarp flanšo galvutės ir plokščio paviršiaus aplink uostą. Srieginiai varžtai laikykite ryšį kartu.
SAE J518, DIN 20066, ISO/DIS 6162 ir JIS B 8363 yra pakeičiami vienas kitu, išskyrus varžtų dydžius. Visos kodas 61 flanšo galvutės žarnų movos atitinka arba viršija SAE J518 kodas 61 reikalavimus hidraulinės split flanšo jungtys. Kodas 61 flanšo galvutės konstrukcija gali atlaikyti maksimalų darbinį slėgį nuo 3000 iki 5000 psi, priklausomai nuo dydžio.

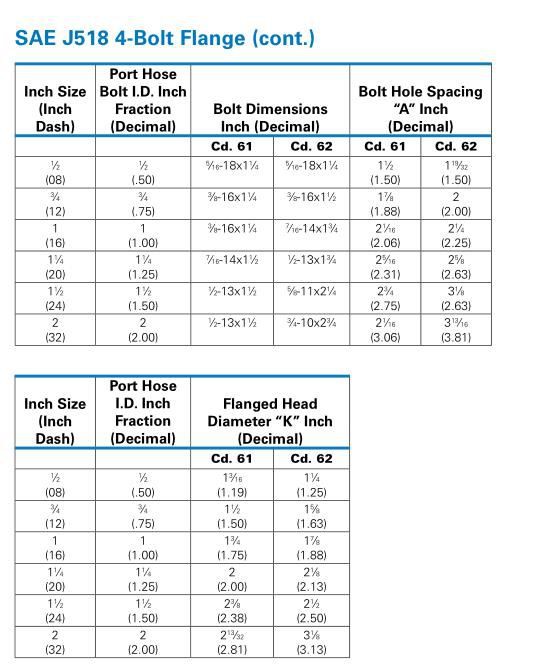

SAE J518 4 varžtų flanšo dydžio diagrama

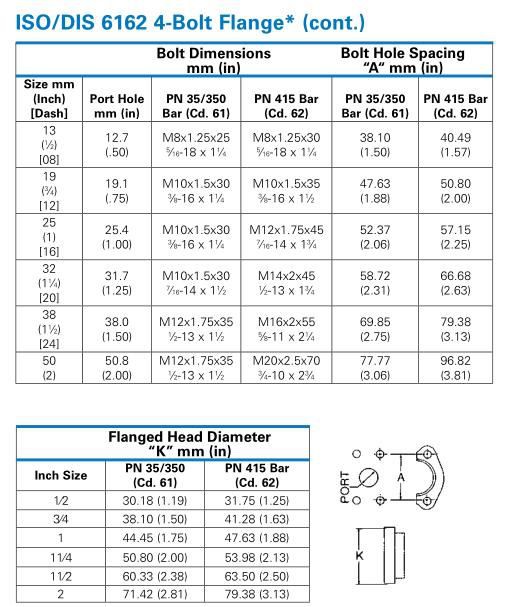

ISO DIS 6162 4 Varžtų flanšo dydžio diagrama

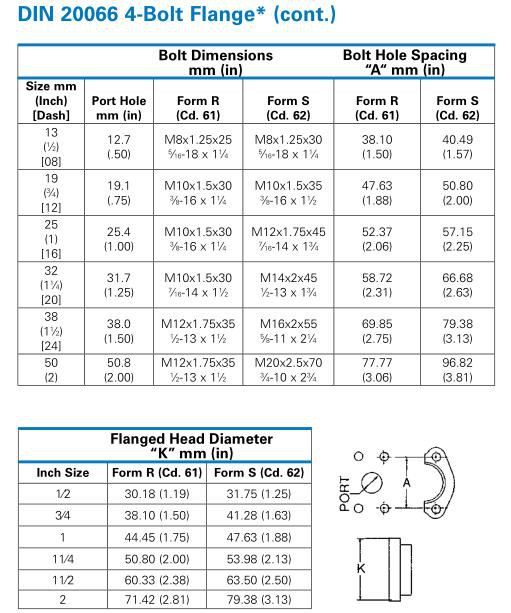

DIN 20066 4 Varžtų flanšo dydžio diagrama

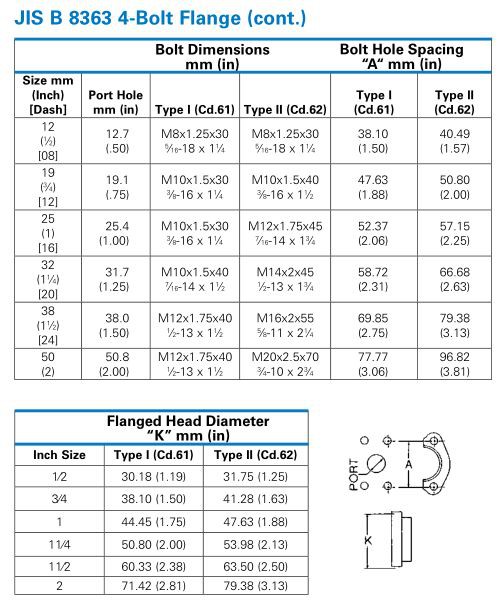

JIS B 8363 4 Varžtų flanšo dydžio diagrama
